Autocad Template Kit - BASIQUE

Gabarit professionnel pour le dessin architectural 2D

1️⃣ Gabarit AutoCAD (.DWT + .DWG)

Un template AutoCAD entièrement paramétré pour produire des plans, coupes, façades et détails à différentes échelles.

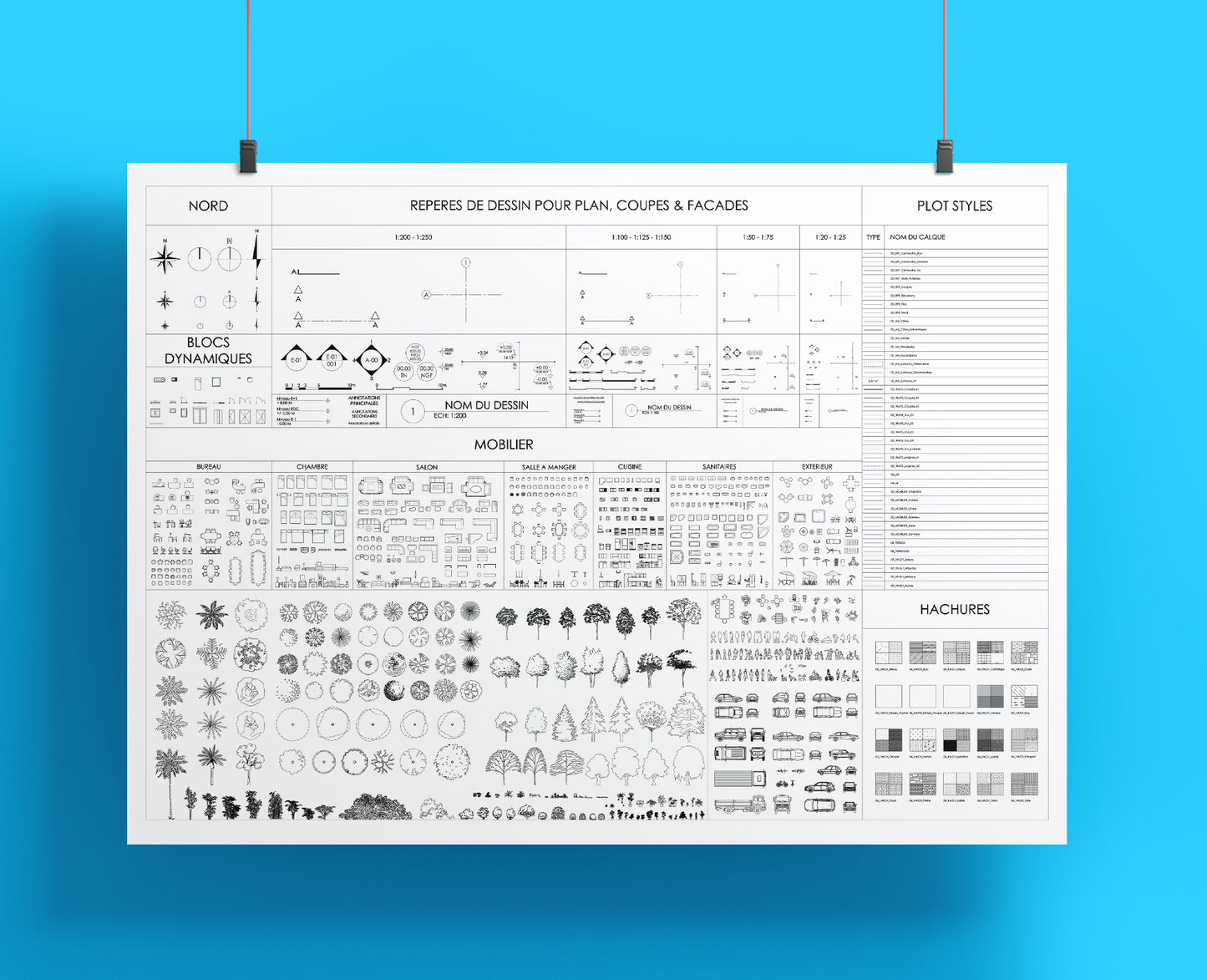

✔ Plus de 900 blocs optimisés

• Mobilier (intérieur & extérieur)
• Menuiseries
• Végétation
• Personnages & véhicules
• Repères de dessin
• 29 blocs dynamiques

Chaque bloc est optimisé pour l’impression et intégré dans une arborescence de calques cohérente.

✔ Organisation professionnelle des calques

• Arborescence structurée en familles logiques
• Trames et couleurs de calques pré-paramétrées
• Types et épaisseurs de lignes configurés
• Compatibilité directe avec les CTB fournis

✔ Styles d’annotations & cotations par échelle

Styles pré-configurés pour :

• 1:200
• 1:100
• 1:50
• 1:20

Textes, cotations et repères sont prêts à être utilisés immédiatement.

✔ Exemples de dessin architectural en 2D prêts à l’emploi

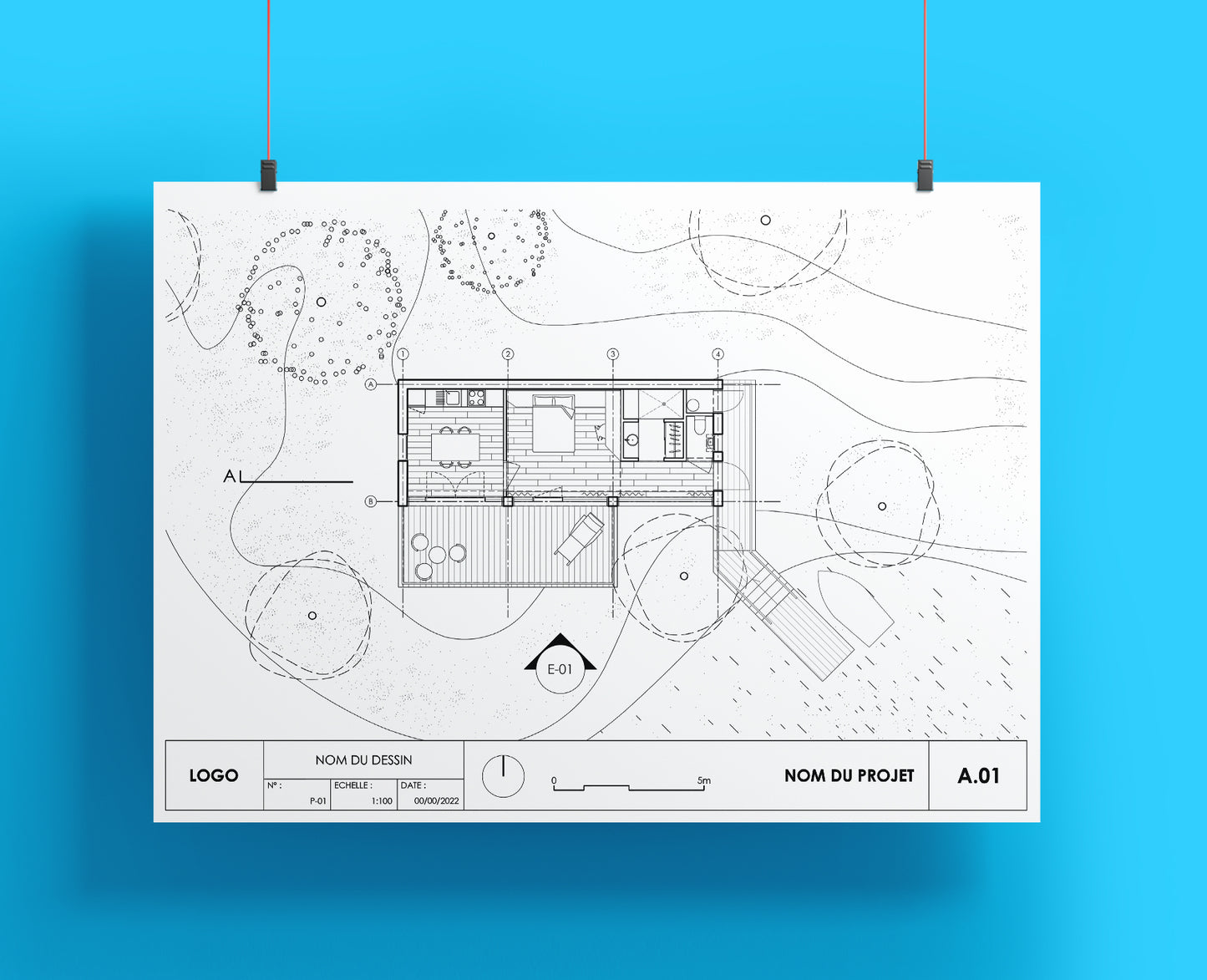

• Plan de référence

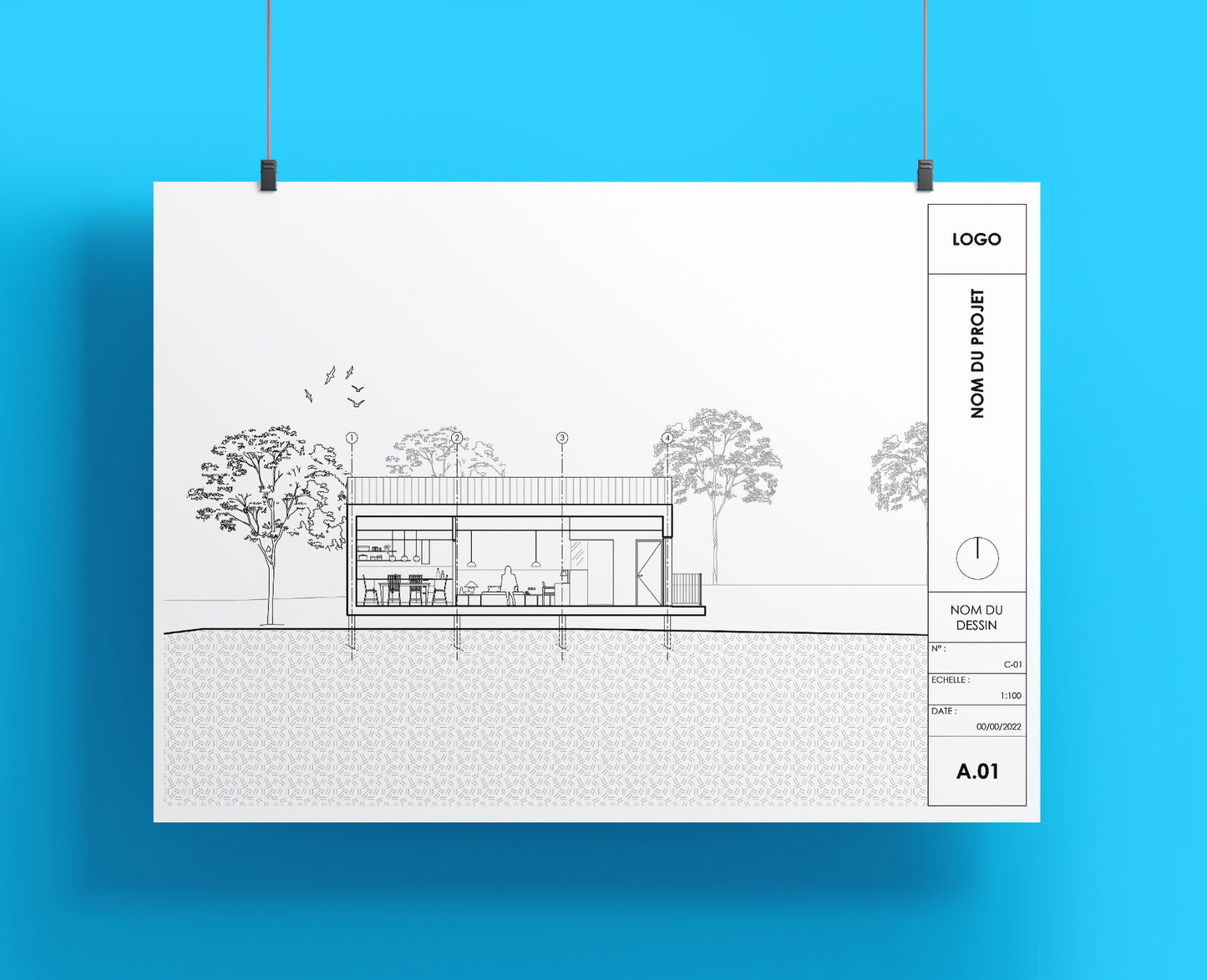

• Coupe de référence

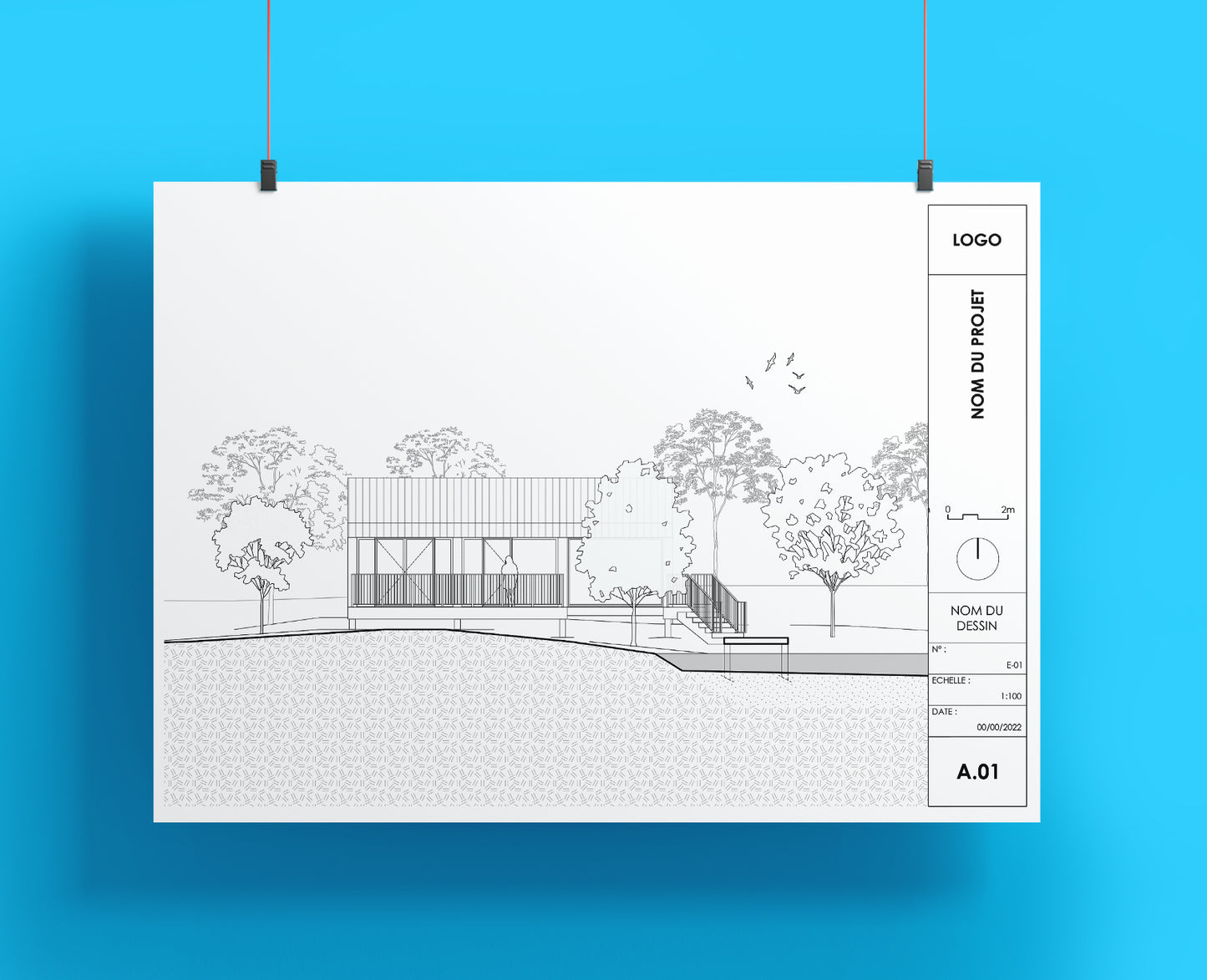

• Elévation de référence

Pour voir immédiatement comment sont utilisés les calques, les blocs, les hachures, les annotations et les épaisseurs de ligne dans trois cas concrets.

✔ 71 hachures AutoCAD

• 16 hachures intégrées
• 55 fichiers PAT externes prêts à installer

Optimisées pour une représentation claire des matériaux en plan.

✔ Feuilles de présentation paramétrées

Formats disponibles :

• A4 – A3 – A2 – A1 – A0
• Portrait et paysage
• Cartouches dynamiques intégrés

Permet d’exporter des plans prêts à imprimer sans configuration supplémentaire.

2️⃣ Tables des styles de tracé CTB (.ctb)

3 fichiers CTB AutoCAD dépendants de la couleur, configurés pour garantir une cohérence d’impression :

• CTB_CALQ_50_NB
• CTB_CALQ_100_NB
• CTB_CALQ_200_NB

Chaque CTB adapte automatiquement les épaisseurs de ligne en fonction de l’échelle.

Résultat : un rendu propre, lisible et professionnel.

3️⃣ Guide PDF – Méthodologie & prise en main

Guide d’installation et méthode de travail (60 pages)

Le Guide PDF inclus ne se limite pas à expliquer le contenu du Template.

Il vous accompagne pour :

• Installer correctement le gabarit (.DWT)
• Configurer les CTB et les hachures
• Comprendre la logique des calques
• Structurer un plan architectural 2D
• Créer, annoter et présenter vos dessins
• Exporter et imprimer selon les bonnes pratiques

Une base méthodique pour comprendre le fonctionnement d’AutoCAD en 2D et exploiter pleinement le Template.
