Qu'est-ce qu'une hachure et pourquoi en utiliser dans AutoCAD ?
Les hachures sont des éléments couramment utilisés dans la représentation graphique des dessins d’architecture. Elles nous communiquent des informations essentielles concernant les surfaces dans un dessin. Utilisées pour différencier les matériaux et les zones, elles facilitent ainsi la compréhension des plans, des coupes et des élévations.
L'utilisation de hachures dans AutoCAD présente plusieurs avantages, notamment :
- Communication visuelle : Les hachures peuvent être utilisées pour communiquer des informations sur les matériaux ou les textures des objets. On utilise des hachures différentes pour représenter des matériaux tels que le bois, le béton, le métal ou le verre. Elles permettent l'identification visuelle des différents éléments du dessin.
- Clarification des détails : Les hachures peuvent également être utilisées pour clarifier les détails dans les dessins d'AutoCAD, en aidant à distinguer les objets entrecroisés ou les zones qui sont difficiles à distinguer autrement. Elles offrent une autre façon de communiquer des détails en comparaison en plus des annotations textuelles qui peuvent vite venir surcharger un dessin visuellement.
- Consistance : L'utilisation de motifs de hachure standardisés peut aider à maintenir la cohérence des dessins et à garantir que les matériaux sont représentés de manière uniforme dans tout le dessin.
- Précision : Les hachures peuvent également être utilisées pour indiquer des dimensions, des surfaces où un calepinage de matérieux (ex : carrelage) avec une précision accrue.
- Productivité : Les hachures en elle-même en réduisant le nombre d'annotations textuelles dans les dessins couplé à un système d'identification et/ou de codification efficace (exemple : légende, tableaux de référence) peuvent nous faire gagner un temps non négligeable lors du traçage de nos éléments et les modifications éventuels tout au long d'un projet.
- Créativité : Une grande variété de motif et à une utilisation des hachures inventif, on peut créer des rendus personnalisé et impactant.
L'utilisation de hachures est également très utile pour relever des surfaces dans AutoCAD. Les hachures peuvent être utilisées pour représenter les différentes zones et matériaux sur la surface, ce qui peut aider à clarifier les détails et faciliter l'identification des éléments dans le dessin.
Lorsque vous relevez une surface, vous pouvez utiliser différents motifs de hachure pour représenter différents matériaux tels que l'herbe, la terre, le sable, le béton, le bois, etc. En utilisant des motifs de hachure différents pour chaque matériau, vous pouvez clarifier les détails et rendre le dessin plus facile à lire et à comprendre.
De plus, les hachures peuvent également être utilisées pour indiquer les contours des zones relevées et pour aider à distinguer les zones qui se chevauchent ou qui sont difficiles à identifier autrement.
Comment créer ses propres hachures personnalisées sur AutoCAD ?
Il existe plusieurs façons de créer des hachures personnalisées sur AutoCAD.
Certaines méthodes sont simples et rapides à mettre en place, d’autres demandent plus de rigueur mais offrent un véritable gain de temps et de cohérence sur le long terme.
Voici les 4 principales méthodes, expliquées pas à pas.
1. Créer une hachure à partir d’un dessin AutoCAD
Cette méthode consiste à dessiner directement le motif de la hachure dans AutoCAD (lignes, trames, croisements), puis à l’utiliser comme base pour une hachure personnalisée.
➡️ Dessinez votre motif à l’aide de lignes/polylignes.
➡️ Lancez la commande HATCH.
➡️ Dans le panneau des hachures, choisissez Motif défini par l’utilisateur (User Defined).
➡️ Ajustez : l’angle, l’espacement, l’échelle si nécessaire
➡️ Appliquez la hachure à la zone souhaitée.
✅ Avantages
- mise en place rapide
- aucune connaissance technique requise
- contrôle visuel immédiat
⚠️ Limites
- la hachure n’est pas enregistrée comme motif réutilisable
- difficile à standardiser sur plusieurs projets
- cohérence graphique limitée à un fichier
C'est la méthode idéale pour un besoin ponctuel ou expérimental.
2. Utiliser un bloc comme motif
Il s’agit de créer un bloc AutoCAD contenant un motif, puis de le répéter pour simuler une hachure ou un remplissage graphique.
➡️ Dessinez votre motif.
➡️ Sélectionnez les éléments et créez un bloc (BLOCK).
➡️ Insérez le bloc (INSERT) dans votre zone à remplir.
➡️ Répétez-le manuellement ou à l’aide d’outils de copie (réseau, alignement, etc.).
➡️ Ajustez l’échelle et l’espacement selon le rendu souhaité.
✅ Avantages
- grande liberté graphique
- motifs complexes possibles
- intéressant pour des plans de concours ou de présentation
⚠️ Limites
- ce n’est pas une hachure native AutoCAD
- fichiers plus lourds
- gestion moins fluide dans un projet complet
C'est une solution visuelle efficace, mais peu optimisée pour une production quotidienne.
3. Utiliser des images ou textures
Cette méthode consiste à insérer une image répétitive (PNG, JPG) pour simuler une hachure ou un motif de remplissage.
➡️ Importez votre image dans AutoCAD (ATTACH ou IMAGEATTACH).
➡️ Positionnez l’image dans la zone souhaitée.
➡️ Ajustez l’échelle et la répétition si nécessaire.
➡️ Gérez l’ordre d’affichage et les calques pour un rendu lisible.
✅ Avantages
- mise en place très rapide
- rendu visuel immédiat
⚠️ Limites
- non vectoriel
- qualité d’impression parfois aléatoire
- dépendance à des fichiers externes
- peu fiable pour des plans techniques
Cette méthode est à réserver à des usages spécifiques ou non techniques.
4. Créer un fichier .PAT (hachure codée)
Cette méthode consiste à créer un fichier .PAT, un fichier texte qui décrit précisément le motif de la hachure (lignes, angles, espacements).
AutoCAD reconnaît ensuite ce fichier comme une hachure native, utilisable dans tous les projets.
➡️ Créez un fichier texte (.txt) et renommez-le en .PAT.
➡️ Définissez le motif à l’aide de lignes de code (angles, espacements, répétitions).
➡️ Enregistrez le fichier dans un dossier dédié.
➡️ Liez ce dossier à AutoCAD.
➡️ Redémarrez AutoCAD pour voir apparaître la hachure dans la bibliothèque.
✅ Avantages
- hachures 100 % vectorielles et légères
- parfaitement intégrées à AutoCAD
- réutilisables sur tous les projets
- cohérence graphique garantie
- gain de temps important sur le long terme
⚠️ Limites
- nécessite une compréhension technique
- temps de mise en place initial plus élevé
C’est la méthode la plus professionnelle, utilisée en agence et en bureau d’études.
Qu’est-ce qu’un fichier d'image de motif PAT ?
Un fichier PAT est un fichier de définition de motif de hachure qui contient une liste de commandes de dessin qui définissent le motif de hachure. Les fichiers PAT sont généralement stockés dans le dossier "Support" d'AutoCAD et peuvent être édités à l'aide d'un éditeur de texte pour créer des motifs de hachure personnalisés. Les fichiers PAT peuvent également être importés et exportés pour partager des motifs de hachure personnalisés entre différents fichiers de dessin et/ou entre différents utilisateurs d'AutoCAD.
Ces fichiers sont généralement des fichiers bitmap (.bmp) ou des fichiers JPEG (.jpg) qui sont importés dans AutoCAD et enregistrés sous le format .pat. Pour créer un fichier de motif PAT, vous devez d'abord créer un motif dans une application de dessin ou de traitement d'image, puis l'enregistrer sous l'un de ces formats.
Une fois que vous avez créé votre motif, vous pouvez l'importer dans AutoCAD en accédant au gestionnaire de motifs via la palette d'outils. Une fois que vous avez importé votre motif, vous pouvez le sélectionner et le remplir dans une zone à l'aide de la commande "HACHURES".
Il est important de noter que les fichiers de motif PAT peuvent être assez volumineux et peuvent ralentir les performances d'AutoCAD s'ils sont utilisés en excès ou avec des motifs très détaillés. Il est donc recommandé de ne pas utiliser des motifs trop complexes et de limiter leur utilisation dans les zones nécessaires uniquement.
Quelles sont les configurations possibles pour une zone de hachure dans AutoCAD ?
Il existe plusieurs configurations possibles pour une zone de hachure, qui peuvent être définies en utilisant les options de la commande "HACHURE" (ou "Hatch" en anglais). Voici quelques-unes des configurations possibles pour une zone de hachure :
- Motif de hachure : C'est le motif répété qui est utilisé pour remplir la zone. AutoCAD propose de nombreux motifs de hachure prédéfinis, mais il est également possible de créer des motifs personnalisés.
- Angle de hachure : C'est l'angle auquel les motifs de hachure sont inclinés. L'angle par défaut est de 0 degrés, mais il est possible de modifier cet angle pour obtenir des effets différents.
- Echelle de hachure : C'est le rapport entre la taille du motif de hachure et la taille de la zone à hachurer. L'échelle par défaut est de 1:1, mais il est possible de modifier cette valeur pour obtenir des motifs plus grands ou plus petits.
- Espacement de hachure : C'est la distance entre chaque répétition du motif de hachure. L'espacement par défaut est automatiquement calculé en fonction de l'échelle de hachure, mais il est possible de modifier cette valeur manuellement.
- Couleur de hachure : C'est la couleur utilisée pour dessiner les motifs de hachure. Il est possible de choisir parmi les couleurs prédéfinies ou de définir une couleur personnalisée.
- Transparence de hachure : C'est le degré de transparence des motifs de hachure. Cette option peut être utilisée pour obtenir des effets de superposition de couleurs et de motifs.
-
Origine de hachure : C'est le point à partir duquel les motifs de hachure commencent à se répéter. L'origine par défaut est généralement le coin inférieur gauche de la zone à hachurer, mais il est possible de modifier cette valeur pour obtenir des effets différents.
Pourquoi utiliser une bibliothèque de hachures professionnelles préparamétrées ?
Créer ses propres fichiers .PAT est possible, mais devient rapidement chronophage, surtout lorsqu’il faut couvrir les besoins courants : béton, bois, isolants, sols, matériaux techniques, trames graphiques, etc.
C’est pour cette raison que Calq. Studio a intégré, dans son AutoCAD Template Kit, une bibliothèque de hachures optimisée et fiable, pensée pour un usage professionnel.
Cette bibliothèque :
- regroupe les motifs les plus utilisés en architecture et conception
- garantit une cohérence graphique sur tous les projets
- permet un gain de temps réel en phase de production
- assure des plans propres, lisibles et de qualité à l'exportation comme à l'impression
⬇️⬇️⬇️
Découvrir l’AutoCAD Template Kit Calq. Studio
Comment installer des motifs de hachures personnalisés dans AutoCAD ?
Pour installer des motifs de hachures dans votre interface AutoCAD, vous devez lier un dossier contenant votre bibliothèque personnelle de fichiers PAT à AutoCAD.
Pour cela, vous pouvez utiliser la commande "Personnaliser les chemins de fichiers" (ou "Customize File Search Paths" en anglais), qui permet de définir les emplacements de vos fichiers de hachure personnalisés.
Voici les étapes à suivre :
➡️ Ouvrez AutoCAD et allez dans l'onglet Fichier (File en anglais) dans la barre de menu. Celui-ci est représenté par le logo d’AutoCAD.
➡️ Cliquez sur Options (Preferences en anglais) dans le menu déroulant.
➡️ Dans la fenêtre Options, sélectionnez l'onglet Fichiers (Files en anglais).
➡️ Sous l'onglet Fichiers, recherchez le dossier Chemin de recherche de fichiers en cours d’utilisation (Support File Search Path en anglais) et cliquez dessus.
➡️ Cliquez à droite sur le bouton Ajouter (Add en anglais) et sélectionnez le dossier contenant vos fichiers PAT personnalisés.
➡️ Une fois que vous avez ajouté le dossier, vous pouvez définir l'ordre de priorité des emplacements de fichiers en utilisant les flèches Monter et Descendre (Move Up et Move Down en anglais).
➡️ Cliquez sur "OK" pour enregistrer vos paramètres.

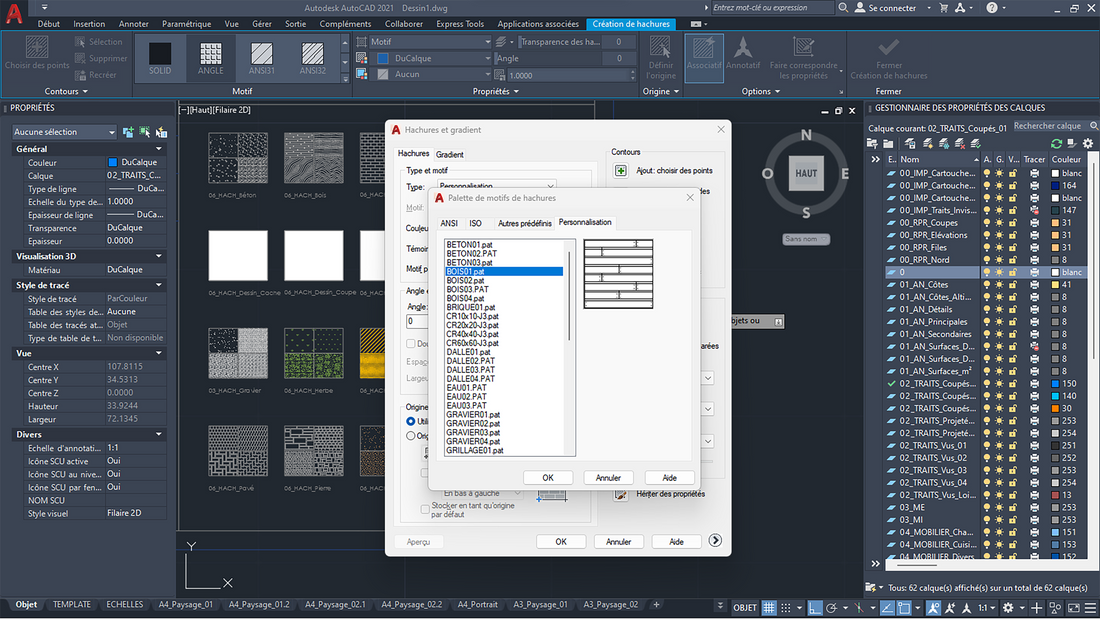

Une fois que vous avez lié le dossier à AutoCAD, vos fichiers PAT personnalisés devraient alors apparaître dans la liste des motifs disponibles lorsque vous exécutez la commande "H" ou "HACHURES" (ou "HATCH" en anglais).
Pour d'avantage de clarté et précision, regardez notre tutoriel sur Youtube ci-dessous qui vous présente la procédure de A à Z.
Et n'oubliez pas de vous abonner à notre chaine pour avoir accès à d'avantage de contenu sur AutoCAD !
⬇️⬇️⬇️
